Homlokzati burkolórendszer beszerzése: Az ajánlatkérési dokumentumokban feltüntetendő fő paraméterek

A homlokzati burkolórendszer beszállítójának szűkített listára vétele teljes árajánlatkérés nélkül a homlokzatbeszerzés legdrágább módja. Egy tengerparti kereskedelmi projektben egy vállalkozó összehasonlított három közel azonos árajánlatot a természetes kő burkolati tartókra vonatkozóan, és a legalacsonyabb árat választotta; az alkatrészek a szerkezeti rajzokon szereplő 304-es rozsdamentes minőség helyett horganyzott acélban érkeztek, és hat éven belül megjelent a rozsdafoltosság. A Jiangsu Aozheng Metal Products Co., Ltd., amely a beöntött horgonycsatornákat, burkolati tartókonzolokat, alámetszett horgonyokat és előregyártott betonrögzítő tartozékokat gyártó cég azt látja, hogy ez a minta megismétlődik, ha az ajánlatkérés kihagyja a műszaki paramétereket. Ez a cikk meghatározza azokat a mérési pontokat, amelyek minden RFQ homlokzatburkolati rendszerhez tartoznak, a terhelési értékektől és az anyagminőségektől a beállítási tűrésekig és a dokumentációs követelményekig.

Az RFQ a projektkövetelményeket szállítói kötelezettségekké alakítja

Az ajánlatkérés a burkolati csomag műszaki szerződéses alapvonala. Minden elhagyott paraméter egy döntés, amelyet a szállító hoz meg Ön helyett, általában az alacsonyabb gyártási költségek irányába.

A gyártó részlegek csak azt tudják előállítani, amit az árajánlati dokumentum meghatároz. Ha az ajánlatkérés nem ad meg rozsdamentes acél minőséget, akkor a beszállító a rendelést megnyerő minőséget árazza, nem azt, amelyre az épületnek szüksége van. Ugyanez a logika vonatkozik a konzol geometriájára, a bevonat vastagságára, a vizsgálati jelentésekre és a csomagolásra.

• Szerkezeti terhelések és szükséges ellenállások
• Anyagminőség és felületvédelmi rendszer
• Geometria, beállítási tartomány és interfész méretei
• Az aljzat állapota és beépítési módja
• Dokumentációs, tesztelési és nyomonkövetési kötelezettségek

Szerkezeti és terhelési paraméterek

A terhelési értékeket számokként kell felírni egységekkel, nem pedig minőségi leírásként, például nehéz vagy szabványos. Az RFQ-ban fel kell tüntetni, hogy melyik ellenállást kérik: jellemző szilárdság vagy tervezési ellenállás, és melyik biztonsági tényező alatt.

A holtterhelés magában foglalja a panel teljes súlyát, a konzol önsúlyát és a burkolat mögött felhalmozódott szigetelést. A szélterhelést, gyakran a sokemeletes homlokzatok irányadó terhelését, minden homlokzati zónára nyomásként vagy szívóként kell megadni kilopascalban. A szeizmikus és termikus mozgási követelmények döntik el, hogy a tartórendszernek réselt furatokra vagy csúszó csatlakozásokra van szüksége. Az elhajlási határértékek, amelyeket gyakran a fesztáv töredékében fejeznek ki, például L/200, védik a panel illesztésének geometriáját.

Rozsdamentes acél állítható L-szögű konzol burkolórendszerekhez Precíziós tervezésű 3 tengelyes állítható konzol szellőztetett homlokzatokhoz, AISI 304 vagy 316L kivitelben kapható, 12 kN-ig terhelhető, kompenzálja az aljzat egyenetlenségeit és a hőmozgást. Termék megtekintése →

Anyagminőség és felületvédelem

Az anyagminőség a tartósság elkötelezettsége. Ennek a döntésnek az RFQ szakasz utáni elhalasztása szinte garantálja a helyettesítést, mert az árnyomás a beszállítót a legolcsóbb ötvözet vagy bevonat felé tolja, amely még mindig kielégíti az írott szavakat.

A 304-es és 316-os rozsdamentes acél a két leggyakoribb választás a homlokzati burkolatok konzoljaihoz és a horgonycsatornákhoz. A 316-os fokozat molibdént ad hozzá, ami javítja a kloriddal szembeni ellenállást, és ezt teszi a part menti és a jégmentesítő sós környezet alapértelmezett beállításává. A tűzihorganyzott (HDG) acél általában 70-85 mikrométeres horganyzott bevonattal rendelkezik, és megfelel az ipari vagy alacsony nedvességtartalmú szárazföldi projekteknek. A horganyzott elektro-horganyzott alkatrészeket elsősorban belső vagy ideiglenesen védett körülményekhez szánják, és gyorsan rozsdásodnak a homlokzati nedvességciklusokban.

A boríték pályáztatása előtt az anyagválasztást össze kell hasonlítani a kitettségi zónával. Egy praktikus útmutató a rozsdamentes acél burkolati tartók kiválasztásához az expozíciós feltételeket minősítési döntésekké és terhelési ellenőrzésekké alakítja át.

Geometria, beállítási tartomány és interfész méretei

A geometria dönti el, hogy felszerelhető-e egyáltalán konzol. A beállítási tartomány dönti el, hogy be lehet-e igazítani a helyszínen.

A panel vastagsága szabályozza a tartó résszélességét vagy bevágási mélységét. A 20-30 milliméteres természetes kőlapok, a 10-18 milliméteres kerámialapok és a 3-6 milliméteres alumínium kompozit panelek egyenként eltérő tapadási tartományt igényelnek. Az ajánlatkérőnek tartalmaznia kell a konzolláb hosszát, a résemelkedést és a menetes részek kompatibilitását a kiválasztott horgonycsatornával vagy T-csavarral. A beöntési pozíciók soha nem tökéletesek, ezért adja meg a kívánt beállítási tartományt mind a függőleges, mind a vízszintes tengelyen milliméterben, és ellenőrizze, hogy a tartó résnyílásokon vagy menetes betéteken keresztül biztosítja-e azt.

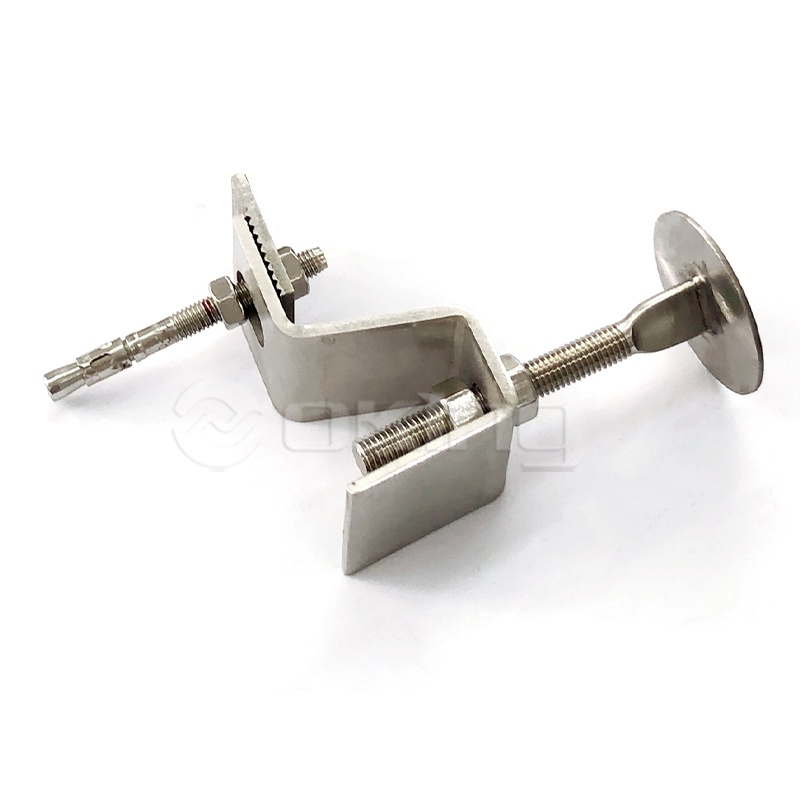

Rozsdamentes acél Z horgony kőfüggönyfalrendszerekhez A reteszelő Z-alakú konzolok biztonságos rögzítést biztosítanak a kő- és csempeburkolatokhoz, ellenállnak a szélterhelésnek és a szeizmikus erőknek. Alkalmas egyenetlen, terepi beállítást igénylő aljzatokhoz. Termék megtekintése →

Az alapfelület állapota és beépítési módja

Az öntött és utólag beépített rögzítőrendszerek különböző szerkezeti kérdésekre adnak választ. Az ajánlatkérőnek meg kell adnia, hogy a tervezés melyik rendszert feltételezi, mert az egyik másikkal való cseréje megváltoztatja a terhelési viselkedést, az éltávolságokat és a telepítési sorrendet.

Az öntött horgonycsatornákat az öntés előtt betonba ágyazzák, és ezek az előnyben részesített megoldások nehéz kő-, terrakotta- és előregyártott betonhomlokzatokhoz. Az utólag telepített tágulási, alámetszési és vegyi horgonyok később kerülnek hozzáadásra; Az alámetszett horgonyok a szokásos választás repedezett beton és szeizmikus területeken. Az ajánlatkérőnek meg kell neveznie a beton szilárdsági osztályát, például C25/30, az elem vastagságát, az él- és osztástávolságokat, valamint a repedt vagy nem repedezett betonhoz szükséges teljesítménykategóriát.

• Betonminőség és minimális tagvastagság
• Éltávolság és horgonytávolság
• Repedt vagy nem repedezett beton osztályozása
• Fúrásmód és megengedett felszerelés
• Tűz vagy szeizmikus teljesítmény kategória

Tűzihorganyzott öntött horgonycsatorna Beágyazott csatorna nehéz homlokzatokhoz, melegen hengerelt és hidegen hengerelt profilokban, különböző méretekkel és terhelési besorolással. Alkalmas repedezett betonra és szeizmikus területekre, állítható rögzítést biztosítva. Termék megtekintése →

A csatorna kiválasztása a profil típusától, anyagától és a rögzítési geometriától függ. Útmutató a hogyan válasszunk beöntött horgonycsatornát lefedi a melegen hengerelt és a hidegen hengerelt különbségeket, valamint az ajánlattételhez tartozó kiválasztási kritériumokat.

Megfelelőségi, dokumentációs és szállítási követelmények

Az anyagtanúsítványok és vizsgálati jegyzőkönyvek nélküli árajánlat ár, nem ajánlat. Az ajánlatkérőnek fel kell sorolnia azokat a dokumentumokat, amelyek igazolják, hogy a termék az árajánlatnak megfelelően fog viselkedni, és ezek szállítását az elfogadás feltételévé kell tenni.

A nyomon követhetőség összekapcsolja a leszállított tételt a gyártási dátummal és az anyagtörténettel. Enélkül a meghibásodott horgony nem azonosítható vagy ellenőrizhető, amíg a homlokzat még üzemben van.

1. Anyagtanúsítványok a konzolban vagy csatornában használt minden osztályhoz
2. Terhelési vizsgálat vagy statikus számítási jegyzőkönyv meghatározott biztonsági tényezőkkel
3. Méretvizsgálati jegyzőkönyv, amely megerősíti a megadott tűréseket
4. Bevonatvastagság vagy felületkezelés ellenőrzése
5. Csomagolás, jelölés és incoterms az export szállításhoz

A teljes RFQ a homlokzati projektek legolcsóbb minőségellenőrző eszköze. Egy építészeti elképzelést végrehajtható beszállítói kötelezettségekké alakít át, és megakadályozza a legtöbb burkolathibát okozó anyag- és geometriacserét.

Gyakran ismételt kérdések a homlokzati burkolórendszer beszerzésével kapcsolatban

Mely paraméterek hiányoznak leggyakrabban a homlokzati burkolatok ajánlataiból?

Az anyagminőség és a beállítási tűrés a két leggyakoribb hiányosság. Sok ajánlatkérő megnevez egy konzoltípust, de nem a rozsdamentes acél minőségét vagy a megengedett helyszíni beállítási tartományt, így a beszállítók szabadon ajánlhatnak olyan alkatrészeket, amelyek olcsóbbak a szerkezetnek megfelelő alkatrészek helyett.

Az ajánlatkérőnek meg kell határoznia egy rozsdamentes acél minőséget minden burkolati konzolhoz?

Minden konzolnak meghatározott anyagi döntésre van szüksége, de a válasz nem mindig a rozsdamentes acél. A tűzihorganyzott konzolok műszakilag megfelelőek lehetnek száraz szárazföldi körülmények között, míg a tengerparti és ipari homlokzatokhoz általában 304 vagy 316 rozsdamentes acél szükséges. Az ajánlatkérésben kifejezetten meg kell adni az osztályzatot, hogy az összes árajánlatot azonos alapon hasonlítsák össze.

Hogyan ellenőrizheti a vevő a szállító által megadott terhelési adatokat?

Kérje meg a megadott értékek alapját. A megbízható RFQ válasz magában foglalja a vizsgálati jelentést, a számítási megjegyzést vagy azt a szabványt, amely szerint a terméket tesztelték, és egyértelműen megkülönbözteti a jellemző értékeket a tervezési ellenállástól. Ha a szállító nem tudja ezt a bizonyítékot megadni, akkor a megadott terhelési értéket tekintse ellenőrizetlennek.

Mit kell tartalmaznia az öntött horgonycsatornákra vonatkozó ajánlatkérésnek?

A profil típusa (melegen hengerelt vagy hidegen hengerelt), anyagminőség, csatornahossz, rögzítési részlet, kompatibilis T-csavarméret, terhelés iránya és éltávolsága, beton szilárdsági osztálya és korrózióvédelme. Ezek a paraméterek együttesen határozzák meg, hogy a csatorna telepíthető-e és rögzíthető-e a tervezés által elvárt ellenállással.
