Rozsdamentes acél burkolati konzolok méretei – Átfogó kiválasztási útmutató építészek és mérnökök számára

A modern építészeti homlokzati rendszerekben a fém tartóelemek szerepe kritikus a burkolati panelek megtámasztásában. Ez a cikk alaposan megvizsgálja rozsdamentes acél burkolat tartó méretek : mit jelent a méret, miért számít, hogyan kell kiválasztani és hogyan kell mérni a telepítéshez. Bemutatjuk cégünk meglátásait is, Jiangsu Aozheng Metal Products Co., Ltd. , a rozsdamentes acél, alumíniumötvözet, szénacél és gyengén ötvözött acél anyagok diverzifikált és nagyszabású professzionális gyártóbázisa. A fejlett automatizált vágási, bélyegzési, hegesztési folyamatokkal és a világszerte exportált építőanyagok több mint 2000 tonnás éves termelésével szakértelmünk megbízható konzolméretezést és gyártást biztosít a csúcskategóriás piacok számára.

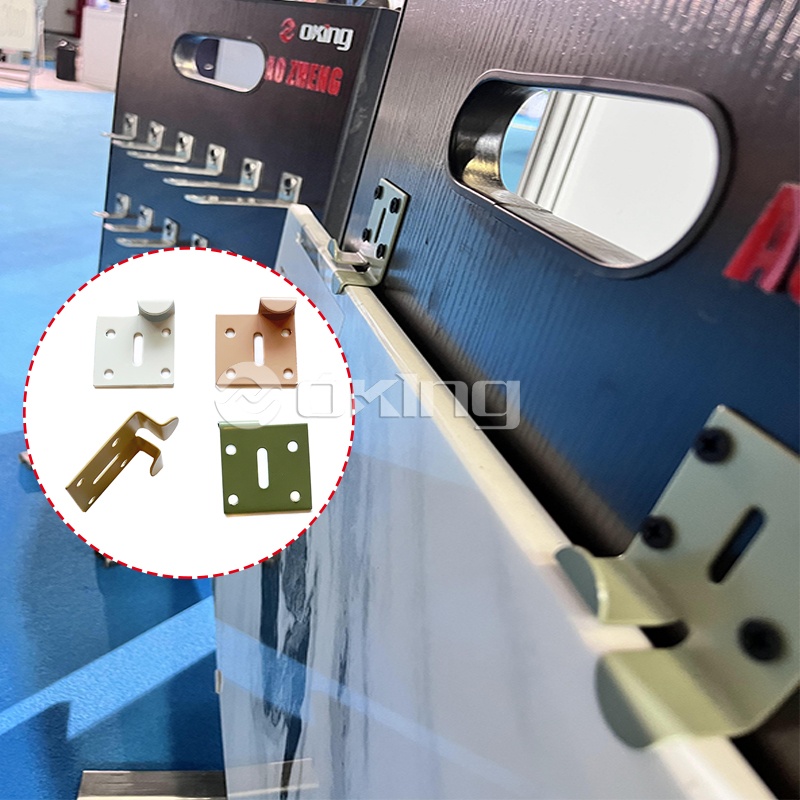

304 316 rozsdamentes acél festett színes kerámia csempe kapcsok kőburkolat konzolok

1. Megértés rozsdamentes acél burkolati konzol méretek

Mit jelent ebben az összefüggésben a "méret" kifejezés?

• A konzol mérete olyan méretekre vonatkozik, mint a láb hossza, a karima szélessége, az acéllemez vastagsága és a rés/lyuk mérete.
• Ezenkívül kiterjed az állítható mélységre, a homlokzati üreghez való osztásra és a panelvastagsággal való kompatibilitásra.

Miért számít a méret a burkolókonzol teljesítménye szempontjából?

• A nem megfelelő tartóméret szerkezeti instabilitást, szélterhelés hatására bekövetkező deformációt, hőhídképződést vagy a panelek eltolódását okozhatja.
• A megfelelő méretezés biztosítja a terheléselosztást, a tartósságot, az egyszerű telepítést és a hosszú távú teljesítményt.

2. Hogyan válasszuk ki a megfelelő méretet: optimális rozsdamentes acél burkolati konzol méretválasztási útmutató

Főbb paraméterek (láb hossza, vastagsága, rés mérete)

• Lábhossz: megfelelő elérést biztosít az aljzattól a homlokzati panelig.
• Lemezvastagság: meghatározza a konzol merevségét; a vastagabb lemezek ellenállnak a deformációnak, de drágábbak.
• Rés/lyuk mérete: illeszkednie kell a rögzítőelemekhez, és lehetővé kell tennie a szükséges mozgást vagy beállítást.

A homlokzati rendszer típusának megfelelő konzolméret

Íme egy összehasonlítás a tipikus alacsony és sokemeletes rendszerek között a méretbeli különbségek szemléltetésére:

3. Normál vs egyéni: különbség a szabványos és egyedi rozsdamentes acél burkolati konzolméretek között

Tipikus szabványos mérettartományok

• Sok gyártó szabványos konzolméreteket kínál rögzített tartományokon belül (pl. 50-300 mm-es üregmélység, 100-400 mm-es lábhossz).
• A szabványos méretek használata gyakran csökkenti a költségeket és az átfutási időt.

Amikor egyedi méretekre van szükség

• A szokatlan homlokzati geometria vagy a mély üreges rendszerek a szabványos tartományon kívüli lábhosszakat vagy vastagságot igényelhetnek.
• A nagyon nagy szélterhelésű vagy szeizmikus igényű projektek gyakran vastagabb lemezeket vagy túlméretezett konzolokat használnak.

Költség és átfutási idő összehasonlítása

Az alábbi táblázat összefoglalja a tipikus költség/átfutási idő különbségeket:

4. Alkalmazásspecifikus méretezés: tipikus rozsdamentes acél burkolati tartóméretek sokemeletes homlokzatokhoz

A sokemeletes épületek szélterhelési szempontjai

• A sokemeletes homlokzatok nagyobb szélnyomással szembesülnek – a konzoloknak el kell viselniük a nagyobb holtterhelési széllökést.
• A tartószár hosszának figyelembe kell vennie az esővédő rendszerek mélyebb szigetelését vagy légüregét.

Példa mérettáblázat a tipikus magasságokhoz

td>550-700mm

5. Telepítési mérési tippek: hogyan kell megmérni a rozsdamentes acél burkolat konzol méreteit kőburkolathoz

Telepítés előtti mérési ellenőrző lista

• Mérje meg az üreg mélységét az aljzattól a kész panel felületéig.
• Mérje meg a panel vastagságának segédkeret mélységét.
• Ellenőrizze a rögzítőelem-mintát és a rés/lyuk követelményeket.

Gyakori buktatók és azok elkerülése

• A túl rövid lábhosszúság használata elégtelen eléréshez vagy eltolódáshoz vezet.
• A lemezvastagságra vonatkozó követelmények figyelmen kívül hagyása nagy terhelés esetén - deformációhoz vagy meghibásodáshoz vezet.
• Nem teszi lehetővé a beállítást/hőmozgást – a panel torzulásához vagy repedéséhez vezet.

6. Esettanulmány: mérettartó konzolok gyártása cégünknél

A Jiangsu Aozheng Metal Products Co., Ltd. áttekintése.

Jiangsu Aozheng Metal Products Co., Ltd. ipari és kereskedelmi vállalkozások kombinációja, amelyek elkötelezettek a rozsdamentes acél, alumíniumötvözet, szénacél és gyengén ötvözött acél anyagok és építészeti hardverek gyártása mellett. A cég fejlett automatizált vágási, sajtolási és hegesztési eljárásokat alkalmaz, és egy szerteágazó és nagyszabású professzionális gyártási bázis, ahol az alapanyagok öntése és megmunkálása egyben történik. A vállalat kiváló minőségű és csúcskategóriás piacokon alapszik, és éves szinten több mint 2000 tonnát gyárt különféle típusú építőanyagokból, amelyeket főként az Egyesült Államokba, Németországba, Olaszországba, Nagy-Britanniába, Dél-Koreába, Ausztráliába, Kanadába, a Közel-Keletre és több tucat országba exportálnak. A cég nagy építőipari cégekkel működik együtt, és ezek fontos építőanyag-beszállítójává vált.

Példa: éves termelés és export kontextus

• Éves termelés több mint 2000 tonna különféle építőanyagból.
• Fő exportcélpontok: Egyesült Államok, Németország, Olaszország, Egyesült Királyság, Dél-Korea, Ausztrália, Kanada, Közel-Kelet.
• Nagy építőipari csapatokat és magas színvonalú építészirodákat szolgál ki.

Hogyan ellenőrizzük a méretezés minőségét és konzisztenciáját

• Az automatizált vágás, sajtolás és hegesztés biztosítja a konzolszár hosszának, a lemezvastagságnak és a rés elhelyezésének méretpontosságát.
• Az integrált nyersanyag-öntés és megmunkálás egyenletes anyagminőséget és vastagságot biztosít – ez kritikus a terhelés alatti méretstabilitás szempontjából.
• A minőségbiztosítás magában foglalja a lábhossz-tűrések, a lemezek síkságának, a furat-/résméretek és a hegesztési varrat integritásának ellenőrzését az exportálás előtt.

7. Összefoglaló és legfontosabb tudnivalók

• A burkolattartó konzolok megfelelő méretezése elengedhetetlen a teljesítmény, a tartósság és a könnyű telepítés szempontjából.
• Használja a optimális rozsdamentes acél burkolati konzol méretválasztási útmutató annak biztosítása érdekében, hogy a láb hosszúsága, vastagsága és a rés mérete megfeleljen a rendszernek.
• Értsd meg a különbség a szabványos és egyedi rozsdamentes acél burkolati konzolméretek között és ennek megfelelően válasszon a projekt igényei alapján.
• Magas homlokzatok esetén kövesse a példatáblázatban szereplő tipikus mérettartományokat a biztonságos és megbízható kialakítás érdekében.
• A kő- vagy esővédő rendszerek mérése során kövesse az ellenőrző listát, hogy elkerülje a gyakori buktatókat – így kell megmérni a rozsdamentes acél burkolati konzolok méretét kőburkolatokhoz.
• Cégünk, a JiangsuAozheng jól példázza, hogy az integrált gyártás és exportorientáció hogyan vezet a kiváló minőségű konzolméretezéshez és a globális ellátási lánc képességéhez.

8. GYIK

• 1. kérdés: Mekkora a minimális lábhossz, amelyre szükségem van egy rozsdamentes acél burkolati tartókat használó alacsony homlokzathoz?
  A1: Alacsony, akár 6 szintes épületeknél a lábszárak tipikus hossza 150-250 mm (lásd a fenti táblázatot). A pontos hossz az üreg mélységétől és a panel vastagságától függ.
• 2. kérdés: Mikor vegyem figyelembe az egyéni konzolméreteket a szabványosok helyett?
  V2: Ha a homlokzati rendszer szokatlan geometriával, mély üregekkel, nagy szélterheléssel vagy a szabványos mérettartományokat meghaladó paneltömeggel rendelkezik – akkor szükség van egyedi méretezésre.
• Q3: Hogyan befolyásolja a lemezvastagság a konzol méretét?
  A3: A lemezvastagság hozzájárul a merevséghez és a terhelhetőséghez – a vastagabb lemezek ellenállnak a terhelés alatti deformációnak. Sokemeletes vagy nehéz homlokzati rendszerek esetén a vastagság 12-20 mm lehet. A túl vékony lemez használata nagy terhekhez kockázatos.
• 4. kérdés: Melyek a gyakori mérési hibák a kőburkolatok konzoljainak méretezésekor?
  A4: A hibák közé tartozik az üreg mélységének alábecsülése, a túl rövid lábhossz használata, a rögzítőnyílások méretének figyelmen kívül hagyása, valamint a hőmozgás vagy a panel beállításának elmulasztása.
• 5. kérdés: Hogyan támogatja gyártási folyamatunk a konzolok pontos méretezését?
  5. válasz: A JiangsuAozhengnél automatizált vágást, bélyegzést és hegesztést használunk a lábak hosszának és lemezvastagságának precíz szabályozására, valamint házon belül integráljuk a nyersanyag-öntést és a megmunkálást, hogy biztosítsuk a konzisztenciát a sorozatokban és az export minőségében.

Műszaki specifikációi Rozsdamentes acél burkolati konzolok méretei

1. Anyag- és minőségi előírások

2. Méretparaméterek

3. Terhelhetőség és teljesítmény

4. Környezetvédelmi és biztonsági szempontok

• Minden konzol megfelel a korrózió- és tűzállósági előírásoknak.
• Alkalmas kültéri homlokzati beépítésre tengerparti, városi és ipari körülmények között.
• Az anyagválasztás minimális hőtágulást biztosít a sokemeletes homlokzatok esetében.
• A minőségellenőrzés magában foglalja a méretellenőrzést, az anyagtanúsítást és a szállítás előtti terhelési vizsgálatot.

5. Telepítési megjegyzések

• A konzolok megrendelése előtt győződjön meg arról, hogy az üreg mélységét és a panel vastagságát pontosan mérte.
• Az állítható nyílások lehetővé teszik a ±25–50 mm-es finomhangolást a telepítés során, a konzol méretétől függően.
• A rögzítőelemeknél be kell tartani a megfelelő forgatónyomaték-specifikációkat a konzol deformációjának elkerülése érdekében.
• A konzol típusának és vastagságának kiválasztásakor kövesse a projektspecifikus szélterhelési és szeizmikus terhelési követelményeket.
