Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával
Rozsdamentes acél Z konzol rugós csatornával

Rozsdamentes acél Z konzol rugós csatornával

● Anyag: rozsdamentes acél 1.4301 [A2) és 1.4401 [A4] ● A fenti táblázat az LGA teszt eredményei alapján készült ● A megadott terhelések jellemző ellenállási terhelések ● A csavarokat külön szállítjuk ● Max szélnyomás: 350 N ● A teszteredmények rendelés esetén érhetők el
Kérjen árajánlatot
Előző：Száraz fal U Strut csatorna kőhorggó rendszerKövetkező：Száraz fal u csatorna
  • paraméter
  • Vegye fel velünk a kapcsolatot
  • Stabil támasztó rendszer
    Rozsdamentes acél Z konzol
    Strut Channel-lel
    Integrált összeszerelés | Nincs szükség külön csatorna rögzítésre
    AISI 304 / 316L
    EN 10346 szabványnak megfelelő
    Névleges terhelés 15 kN-ig
    Anyag Rozsdamentes acél 304 (1.4301) vagy 316L (1.4404)
    Felület Pácolt passzivált / gyöngyfúvott opcionális
    Strut csatorna profil 41 x 41 mm vagy 41 x 21 mm, rés 14 x 25 mm
    Konzol vetítés 100-400 mm, 25 mm-es lépésekben

    Rozsdamentes acél Z konzol With Strut Channel is a pre-assembled support component combining a Z-shaped cantilever bracket and a factory-welded strut channel. The Z geometry provides offset mounting for facade rails, pipe supports, or cable trays while maintaining load transfer through a double-bent profile. The integrally welded strut channel eliminates separate channel-to-bracket connections, reducing assembly hardware and potential corrosion points. Both components are fabricated from identical stainless steel grades to prevent galvanic reaction. The bracket leg features slotted holes for vertical adjustment; the strut channel accepts standard M6 to M12 spring nuts or T-bolts. Typical applications include heavy-duty facade subframes, industrial pipe racks, and mechanical support structures in aggressive environments.

    Teljesítménymutatók
    Hajlítási ellenállás (Z irány)
    12,4 kNm
    Torziós merevség
    850 Nm/fok
    A rugóstag csatorna axiális kapacitása
    18,5 kN
    Hegesztési nyírószilárdság
    22 kN hegesztésenként
    Konfigurációs lehetőségek
    ZS típus - rövid láb
    • Tartómélység: 100-200 mm
    • Rugóstag: 41x21 mm
    • Résminta: egysoros
    • Tipikus terhelés: 8 kN
    ZL típus - hosszú láb
    • Tartómélység: 250-400 mm
    • Rugóstag: 41x41 mm
    • Résminta: kétsoros
    • Tipikus terhelés: 15 kN
    ZW típus - hegesztett szalag
    • Folyamatos sarokvarrat teljes hosszában
    • Dinamikus rakodáshoz (daru / vibráció)
    • Fáradásteszt: 2M ciklus
    • Terhelési osztály: nagy teherbírású
    ZP típus - előre összeszerelt
    • Négy rugós anyacsavart tartalmaz
    • Gyárilag előre beállított nyomaték
    • Színkódolt hegesztési ellenőrző jel
    • Közvetlen telepítésre kész
    Gyártási előírások
    Paraméter Követelmény Ellenőrzési módszer
    Hegesztési folyamat MIG/TIG 308L töltőanyaggal Vizuális festék áthatoló
    Hegesztési láb hossza Min. 4 mm folyamatos Hegesztési mérő
    Hő árnyalat eltávolítása Ecset vagy savanyú paszta Víztörés teszt
    Mérettűrés (zárójel) ±1,5 mm/300 mm CMM vagy sablon
    A rugós csatorna egyenessége 2 mm 1000 mm-enként Egyenes él
    Terhelés-elhajlási jellemzők (ZL típus, 300 mm-es kinyúlás)
    0 kN 0,0 mm
    3 kN 1,2 mm
    6 kN 2,5 mm
    9 kN 3,9 mm
    12 kN 5,2 mm
    Telepítési követelmények
    Alapanyag
    A horgonycsavarokhoz minimum C25/30 beton. Acélszerkezetek: tartó a gerenda karimához, előfúrt furatokkal M12 csavarokkal, minimum 8.8. A falazás átmenő csavaros utólagos felszerelés nélkül nem javasolt.
    Nyomatékértékek
    Csatorna anyák: 25 Nm M10-nél, 40 Nm M12-nél. Konzol az aljzathoz: 50 Nm M12 horgonyokhoz. 48 óra elteltével húzza meg újra a betonkúszáshoz.
    Korróziókezelés
    C5-ös környezetekhez (tengeri, ipari) adja meg a 316L minőséget, és adjon hozzá bitumenes festéket a hegesztési varratokhoz. Kerülje a szénacél alátétekkel való közvetlen érintkezést.
    Távolság és éltávolság
    Minimális rögzítési távolság 200 mm. Éltávolság a betontól: 100 mm nyíróterhelésnél, 150 mm feszítésnél. Ha megsérti, használjon kiegészítő megerősítést.
    Alkalmazási szektorok
    Homlokzati tervezés Függőleges és vízszintes oszloptartó terrakotta, HPL vagy fém paneles esővédő rendszerekhez. A Z-konzol eltolása 300 mm-es szigetelésvastagságig terjed.
    Ipari csővezetékek DN50–DN200 csövek, kábellétrák és szellőzőcsatornák támogatása vegyi üzemekben, vízkezelésben vagy rozsdamentes acélt igénylő élelmiszer-előállítási zónákban.
    Közlekedési infrastruktúra Alagútfaltartók kábeltálcákhoz, világítási konzolokhoz és jelzőtáblákhoz metró-, vasút- vagy közúti alagutakban, ahol magas páratartalom vagy jégoldó só van kitéve.
    Napelemes szerelés Földre vagy tetőre szerelhető PV síntartók, ahol korrózióállóság és állíthatóság szükséges a modulok beállításához.
    Gyakori terepproblémák
    Hegesztési varrat elszíneződése vagy rozsdacsíkok
    A maradékhő árnyalat csökkenti a korrózióállóságot. Megoldás: mechanikus fogmosás rozsdamentes acél koronggal vagy vegyszeres pácoló pasztával. 316L-nél hegesztési varrat csiszolás után újra passziválás szükséges.
    A rugóstag csatornanyílás hibája a konzol furataival
    A gyári hegesztőszerelvény eltérése. Terepkorrekció: a konzol furatait max. 14 mm átmérőjűre növelni. Csatlakozásonként ne haladja meg a 2 mm-es eltolást. Cserélje ki, ha az eltérés > 3 mm.
    A konzol forgása excenteres terhelés mellett
    Egyetlen horgony helyett használjon két horgot konzollábonként. Alternatív megoldásként adjon meg egy forgásgátló fület a konzol alaplemezére hegesztett (gyári opciókód -AR).
    Menet zúzódás az anya beszerelésekor
    Vigyen fel beragadásgátló (nikkel alapú) kenőanyagot a rozsdamentes acél menetekhez. Használjon nyomatékkulcsot, és csökkentse a sebességet a menet kezdeti bekapcsolásakor.
    Jelölési szabvány EN 10204 típusú 3.1 tanúsítvány elérhető
    Nyomon követhetőség Lézerrel maratott tételszám a konzolon
    Csomagolás Fa láda, ládánként max 250 kg, habrétegekkel elválasztva

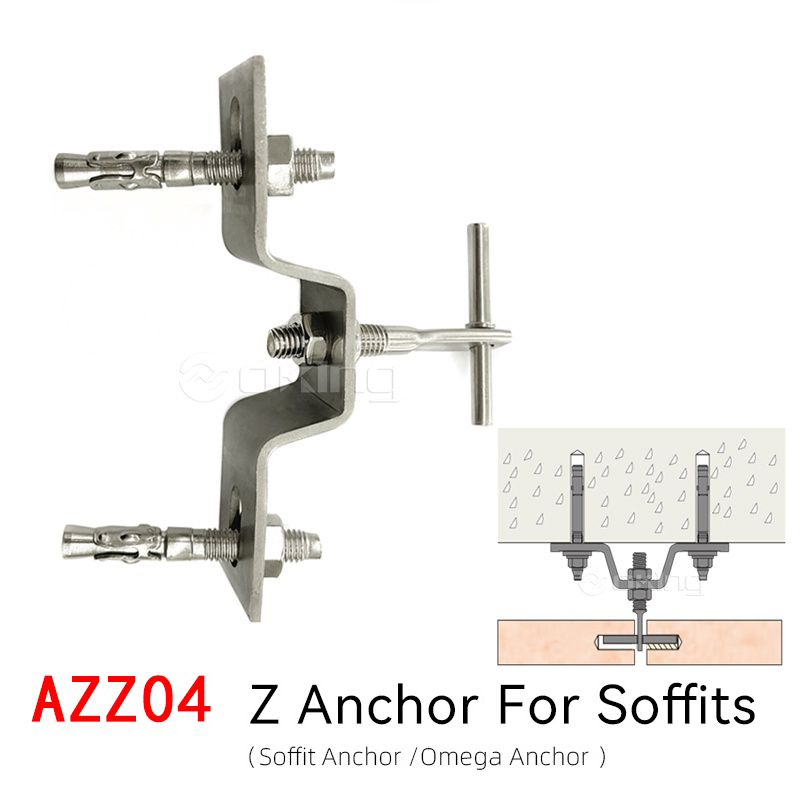

    A Z Anchor Fixing Systems egyfajta mechanikus rögzítőrendszer, amellyel tárgyakat falhoz vagy más szerkezetekhez rögzítenek. Általában az építőiparban használják, különösen függönyfalak, burkolati rendszerek és egyéb homlokzati elemek beépítésénél.

    A Z horgonyrögzítő rendszer horgonyok, konzolok és csatlakozók sorozatából áll, amelyek együttesen biztosítják a beépítendő tárgy biztonságos rögzítési pontját. A rendszer jellemzően függőleges és vízszintes Z alakú konzolokat tartalmaz, amelyek egymásba illeszkednek, így stabil kapcsolatot hoznak létre.

    A telepítési folyamat magában foglalja a függőleges konzolok rögzítését a falhoz vagy szerkezethez megfelelő rögzítőelemek, például csavarok vagy csavarok segítségével. A vízszintes konzolokat, például egy panelt vagy burkolati rendszert ezután rögzítik a telepítendő objektumhoz. A vízszintes konzolokat úgy tervezték, hogy összekapcsolódjanak a függőleges tartókkal, biztonságos és megbízható kapcsolatot hozva létre.

    A Z horgonyrögzítő rendszerek számos előnnyel járnak az építőiparban. Erős és tartós rögzítési módot biztosítanak, amely ellenáll a szélterhelésnek, a szeizmikus erőknek és más külső erőknek. A konzolok egymásba illeszkedő kialakítása biztosítja a stabilitást, és megakadályozza, hogy a tárgy elmozduljon vagy leváljon a falról.

Stabil támasztó rendszer
Rozsdamentes acél Z konzol
Strut Channel-lel
Integrált összeszerelés | Nincs szükség külön csatorna rögzítésre
AISI 304 / 316L
EN 10346 szabványnak megfelelő
Névleges terhelés 15 kN-ig
Anyag Rozsdamentes acél 304 (1.4301) vagy 316L (1.4404)
Felület Pácolt passzivált / gyöngyfúvott opcionális
Strut csatorna profil 41 x 41 mm vagy 41 x 21 mm, rés 14 x 25 mm
Konzol vetítés 100-400 mm, 25 mm-es lépésekben

Rozsdamentes acél Z konzol With Strut Channel is a pre-assembled support component combining a Z-shaped cantilever bracket and a factory-welded strut channel. The Z geometry provides offset mounting for facade rails, pipe supports, or cable trays while maintaining load transfer through a double-bent profile. The integrally welded strut channel eliminates separate channel-to-bracket connections, reducing assembly hardware and potential corrosion points. Both components are fabricated from identical stainless steel grades to prevent galvanic reaction. The bracket leg features slotted holes for vertical adjustment; the strut channel accepts standard M6 to M12 spring nuts or T-bolts. Typical applications include heavy-duty facade subframes, industrial pipe racks, and mechanical support structures in aggressive environments.

Teljesítménymutatók
Hajlítási ellenállás (Z irány)
12,4 kNm
Torziós merevség
850 Nm/fok
A rugóstag csatorna axiális kapacitása
18,5 kN
Hegesztési nyírószilárdság
22 kN hegesztésenként
Konfigurációs lehetőségek
ZS típus - rövid láb
  • Tartómélység: 100-200 mm
  • Rugóstag: 41x21 mm
  • Résminta: egysoros
  • Tipikus terhelés: 8 kN
ZL típus - hosszú láb
  • Tartómélység: 250-400 mm
  • Rugóstag: 41x41 mm
  • Résminta: kétsoros
  • Tipikus terhelés: 15 kN
ZW típus - hegesztett szalag
  • Folyamatos sarokvarrat teljes hosszában
  • Dinamikus rakodáshoz (daru / vibráció)
  • Fáradásteszt: 2M ciklus
  • Terhelési osztály: nagy teherbírású
ZP típus - előre összeszerelt
  • Négy rugós anyacsavart tartalmaz
  • Gyárilag előre beállított nyomaték
  • Színkódolt hegesztési ellenőrző jel
  • Közvetlen telepítésre kész
Gyártási előírások
Paraméter Követelmény Ellenőrzési módszer
Hegesztési folyamat MIG/TIG 308L töltőanyaggal Vizuális festék áthatoló
Hegesztési láb hossza Min. 4 mm folyamatos Hegesztési mérő
Hő árnyalat eltávolítása Ecset vagy savanyú paszta Víztörés teszt
Mérettűrés (zárójel) ±1,5 mm/300 mm CMM vagy sablon
A rugós csatorna egyenessége 2 mm 1000 mm-enként Egyenes él
Terhelés-elhajlási jellemzők (ZL típus, 300 mm-es kinyúlás)
0 kN 0,0 mm
3 kN 1,2 mm
6 kN 2,5 mm
9 kN 3,9 mm
12 kN 5,2 mm
Telepítési követelmények
Alapanyag
A horgonycsavarokhoz minimum C25/30 beton. Acélszerkezetek: tartó a gerenda karimához, előfúrt furatokkal M12 csavarokkal, minimum 8.8. A falazás átmenő csavaros utólagos felszerelés nélkül nem javasolt.
Nyomatékértékek
Csatorna anyák: 25 Nm M10-nél, 40 Nm M12-nél. Konzol az aljzathoz: 50 Nm M12 horgonyokhoz. 48 óra elteltével húzza meg újra a betonkúszáshoz.
Korróziókezelés
C5-ös környezetekhez (tengeri, ipari) adja meg a 316L minőséget, és adjon hozzá bitumenes festéket a hegesztési varratokhoz. Kerülje a szénacél alátétekkel való közvetlen érintkezést.
Távolság és éltávolság
Minimális rögzítési távolság 200 mm. Éltávolság a betontól: 100 mm nyíróterhelésnél, 150 mm feszítésnél. Ha megsérti, használjon kiegészítő megerősítést.
Alkalmazási szektorok
Homlokzati tervezés Függőleges és vízszintes oszloptartó terrakotta, HPL vagy fém paneles esővédő rendszerekhez. A Z-konzol eltolása 300 mm-es szigetelésvastagságig terjed.
Ipari csővezetékek DN50–DN200 csövek, kábellétrák és szellőzőcsatornák támogatása vegyi üzemekben, vízkezelésben vagy rozsdamentes acélt igénylő élelmiszer-előállítási zónákban.
Közlekedési infrastruktúra Alagútfaltartók kábeltálcákhoz, világítási konzolokhoz és jelzőtáblákhoz metró-, vasút- vagy közúti alagutakban, ahol magas páratartalom vagy jégoldó só van kitéve.
Napelemes szerelés Földre vagy tetőre szerelhető PV síntartók, ahol korrózióállóság és állíthatóság szükséges a modulok beállításához.
Gyakori terepproblémák
Hegesztési varrat elszíneződése vagy rozsdacsíkok
A maradékhő árnyalat csökkenti a korrózióállóságot. Megoldás: mechanikus fogmosás rozsdamentes acél koronggal vagy vegyszeres pácoló pasztával. 316L-nél hegesztési varrat csiszolás után újra passziválás szükséges.
A rugóstag csatornanyílás hibája a konzol furataival
A gyári hegesztőszerelvény eltérése. Terepkorrekció: a konzol furatait max. 14 mm átmérőjűre növelni. Csatlakozásonként ne haladja meg a 2 mm-es eltolást. Cserélje ki, ha az eltérés > 3 mm.
A konzol forgása excenteres terhelés mellett
Egyetlen horgony helyett használjon két horgot konzollábonként. Alternatív megoldásként adjon meg egy forgásgátló fület a konzol alaplemezére hegesztett (gyári opciókód -AR).
Menet zúzódás az anya beszerelésekor
Vigyen fel beragadásgátló (nikkel alapú) kenőanyagot a rozsdamentes acél menetekhez. Használjon nyomatékkulcsot, és csökkentse a sebességet a menet kezdeti bekapcsolásakor.
Jelölési szabvány EN 10204 típusú 3.1 tanúsítvány elérhető
Nyomon követhetőség Lézerrel maratott tételszám a konzolon
Csomagolás Fa láda, ládánként max 250 kg, habrétegekkel elválasztva
-->
