Fali kötőelemek Horgonycsatornához

Falrögzítők célja, hogy a rögzítőcsatornát a falazott vagy betonfalhoz kössék, biztonságos rögzítési pontot biztosítva. Segítenek egyenletesen elosztani a terheket és az erőket, biztosítva a horgonycsatorna-rendszer stabilitását és integritását. Anyag: A rögzítőcsatornák fali kötőelemei általában korrózióálló anyagokból készülnek, például rozsdamentes acélból vagy horganyzott acélból. Ezek az anyagok tartósságot és védelmet nyújtanak a rozsda és korrózió ellen, ami fontos az építőipari alkalmazások hosszú távú teljesítményéhez. Kivitel: A rögzítőcsatornák fali kötőelemei különféle kivitelben készülnek, hogy megfeleljenek a különböző követelményeknek. Ezek állhatnak egy hosszú rúdszerű szerkezetből, amelynek egyik végén menetek csatlakoznak a horgonycsatornához, a másik végén pedig egy lemez vagy más mechanizmusok, amelyek a kötőelemet a falazathoz vagy betonfalhoz rögzítik. A kialakítás az adott horgonycsatorna-rendszertől és a telepítési követelményektől függően változhat. Telepítés: A rögzítőcsatornák fali kötőelemeinek felszerelése magában foglalja a kötés menetes végének behelyezését a horgonycsatornába, és a helyére rögzítését. A kötőelem másik végét megfelelő módszerekkel, például mechanikus rögzítőkkel vagy epoxi ragasztókkal, az adott alkalmazástól és a terhelési követelményektől függően beágyazzák vagy rögzítik a falazathoz vagy a betonfalhoz. Terhelhetőség: A horgonycsatornák falkötőinek teherbírása különböző tényezőktől függ, beleértve a kötés méretét, anyagát és kialakítását, valamint a falazott vagy betonfal szilárdságát. A horgonycsatorna-rendszer megfelelő teljesítményének és biztonságának biztosítása érdekében fontos betartani a gyártó ajánlásait és előírásait a teherbírásra és a telepítési irányelvekre vonatkozóan. Megfelelőség: A rögzítőcsatornák fali kötőelemeinek kiválasztásakor és felszerelésekor elengedhetetlen a helyi építési előírások, előírások és szabványok betartása. Ezek az irányelvek követelményeket írnak elő a teherbírásra, a távolságra és más tényezőkre vonatkozóan, hogy biztosítsák a szerkezet szerkezeti integritását és biztonságát.

Kérjen árajánlatot

◈

Fali kötőelemek Horgonycsatornához are structural connection components designed to transfer loads between anchor channels embedded in concrete or masonry walls and the building structure. These ties provide a reliable interface between the anchor channel and the wall substrate, creating a secure fixing point for facade brackets, cladding systems, and building services. The wall ties are typically fabricated from stainless steel, offering corrosion resistance and long-term durability in both interior and exterior applications. The design incorporates a threaded stud, a bearing plate, and often a serrated interface to prevent loosening under vibration. Wall ties accommodate various wall thicknesses and substrate types, including brick, block, and concrete construction. Installation involves resin anchoring, mechanical expansion, or cast-in-place methods. These components are essential in modern construction for creating versatile, adjustable fixing points that can be accessed after concrete curing for subsequent installation of facade systems, mechanical equipment, or architectural features.

✦

Fali összekötő összeállítás

Horgonycsatorna csatlakozás

Alapvető előnyei

Sokoldalú hordozó kompatibilitás Téglával, betontömbbel, öntött betonnal és kőfalazattal működik. Adapterek kaphatók üreges és tömör aljzatokhoz.

Pozitív terhelésátvitel A rögzítő és a rögzítőcsatorna közötti mechanikus retesz biztosítja a közvetlen terhelési utat a homlokzattól a szerkezetig. Nincs szükség közbenső alkatrészekre.

Állítható pozicionálás A kötések változó magasságban helyezhetők el a horgonycsatorna mentén. Lehetővé teszi a telepítés során a helyszíni beállításokat.

Korrózióállóság A rozsdamentes acél szerkezet hosszú távú védelmet nyújt a korrózió ellen. A 316L minőség agresszív környezetekhez is elérhető.

Termékleírások

◈ Menetméret M8 · M10 · M12 · M16 Metrikus durva menet

◈ Csap hossza 60 · 80 · 100 · 120 · 150 · 200 mm Egyedi hosszúságok kaphatók

◈ Anyagminőség AISI 304 (1.4301) · AISI 316L (1.4404) EN 10088 szabványnak megfelelő

◈ Csapágylemez 40 x 40 mm · 50 x 50 mm · 60 x 60 mm Négyzet vagy kerek lemez

◈ Terhelhetőség 8 · 12 · 18 · 25 kN (kihúzható) Aljzatfüggő

◈ Horgonyzási módszer Gyanta · Mechanikus · Beöntés Helyspecifikus kiválasztás

Terhelhetőségi referencia

M10 műgyanta horgony (beton C25)

18,0 kN

M10 mechanikus horgony (beton)

14,5 kN

M12 műgyanta horgony (tégla falazat)

12,0 kN

M16 műgyanta horgony (beton C30)

25,0 kN

Alkalmazási forgatókönyvek

◊

Horgonycsatorna csatlakozás

Fali köteg felszerelése

◆ Szellőztetett homlokzati rendszerek, amelyek beton- vagy falazott falakhoz horgonycsatorna-csatlakozást igényelnek

◆ Kő és terrakotta burkolatok, ahol állítható rögzítési pontok szükségesek

◆ Nehézberendezések és gépészeti szolgáltatások betonszerkezetekre szerelése

◆ Híd- és alagútszerkezeti kapcsolatok, ahol a szeizmikus teljesítmény kritikus

◆ Ipari épület és raktár szerkezeti kapcsolatok

Telepítési és műszaki megjegyzések

Aljzat előkészítése A furat átmérőjének meg kell egyeznie a horgonyrendszer specifikációival. Alaposan tisztítsa meg a lyukat a gyantahorgonyok számára. Minimális éltávolság betonnál 50 mm, falazatnál 80 mm.

Horgonyzási módszer selection Gyanta horgonyok nagy terhelésekhez és repedezett betonhoz. Mechanikus horgonyok szilárd aljzatokhoz. Beöntött horgonyok új építéshez. A helyszíni feltételek határozzák meg a kiválasztást.

Nyomaték alkalmazása M10: 25-35 Nm, M12: 40-50 Nm, M16: 60-80 Nm. Használjon kalibrált nyomatékkulcsot. 48 óra elteltével húzza meg újra a műgyanta horgonyokat.

Minőségellenőrzés Az ASTM E488 szerint a telepített kötőelemek 5%-án kihúzási teszt szükséges. A vizsgálati eredményeket rögzítse a telepítési minőségi tervben.

Gyakran ismételt kérdések

◈ Mi a különbség a fali kötőelem és a szabványos rögzítőcsavar között?

A fali kötőelemet kifejezetten arra tervezték, hogy egy horgonycsatornát csatlakoztasson az épület aljzatához, belső menetes interfészt biztosítva a konzol vagy a berendezés későbbi rögzítéséhez. A szabványos horgonycsavar általában közvetlen külső menetes rögzítési pontot biztosít. A fali kötegek tartalmaznak egy csapágylemezt, és úgy tervezték, hogy a terhelést átvigyék a horgonycsatorna és a szerkezet között. Lehetővé teszik a csatorna mentén állítható pozícionálást, ami közvetlen horgonycsavarokkal nem lehetséges.

◈ Hogyan válasszam ki a megfelelő falkötőt a különböző aljzatokhoz?

Tömör betonhoz és falazathoz mechanikus tágulási horgonyok vagy műgyanta horgonyok alkalmasak. Üreges falazathoz (pl. tömb, tégla üregekkel) műgyanta horgonyok vagy hüvelyes horgonyok javasoltak. Az új építéshez beöntött horgonyokat használnak. Az aljzat szilárdsága határozza meg a horgony méretét és a beágyazás mélységét. A Jiangsu Aozheng Metal Products Co., Ltd. szubsztrátum-specifikus ajánlásokat ad a projekt követelményei alapján. A cég falkötőket szállított projektekhez az Egyesült Államokban, Németországban, Ausztráliában, Kanadában és a Közel-Keleten.

◈ Milyen teherbírást biztosít a falkötő a homlokzati rendszerek számára?

A falkötők 8 kN (M8 gyanta kis szilárdságú falazatban) és 25 kN (M16 gyanta nagy szilárdságú betonban) közötti jellemző kihúzási kapacitást biztosítanak. A homlokzati konzolok tipikus terhelési követelményeihez az M10-es vagy M12-es kötések betonban lévő műgyanta horgonyokkal elegendő kapacitást biztosítanak a legtöbb alkalmazáshoz. A Jiangsu Aozheng Metal Products Co., Ltd. minden projekthez szerkezeti számításokat és terhelési tanúsítványokat készít, biztosítva az EN 1992-4 és az EOTA szabványoknak való megfelelést.

◈ Használhatók-e a falkötők szeizmikus zónákban?

Igen. A szeizmikus alkalmazásokhoz tervezett fali kötőelemek további funkciókat tartalmaznak, mint például a fogazott interfészlemezek és a megnövelt beágyazási mélység. A rendszert az ICC-ES AC193 és AC308 szerint tesztelték szeizmikus teljesítmény szempontjából. A Jiangsu Aozheng Metal Products Co., Ltd. szeizmikus besorolású falkötőket és teljes vizsgálati dokumentációt biztosít a földrengésveszélyes régiókban végzett projektekhez. Az éves termelési kapacitás meghaladja a 2000 tonna építőanyagot, hogy megfeleljen a globális keresletnek.

A HAZ METAL speciális csavarok méretei:

Horgony csatorna	ábra.	Méretek				Hossz I [mm]
		b1	b2	k	ф
		[mm]
28/15	1	10	23	4	8	15-200
28/15	1	10	23	5	10	20-300
38/17	1	13	31	6	8	20-300
	1	13	31	6	10	20-300
	1	13	31	7	12	20-300
	1	13	31	7	16	20-300
40/12P 40/25 40/26P	2	14	35	7,5	10	20-300
	2	14	35	7,5	12	20-300
	2	14	34	8,5	16	20-300
49/30 50/30P 52/34P 54/33	2	13	43,3	10	10	20-300
	2	13	43,3	10	12	20-300
	2	17	43,3	11	16	20-300
	2	21	43,3	12	20	30-300
72/49	2	23	58	14	20	50-300
	2	25	58	16	24	50-300
	2	31	58	20	30	50-300

HWT-B falkötő:

Termékkód	Vetítés - 20 (K mm)	Üreg_ 20 (C mm)	Hossz (L mm)	Szakítóterhelés F (kN)	Él távolság (ar mm)	Hornyolt lyuk (mm)
HWT-B-28-75	75	25	115	3.5	50	11x55
HWT-B-28-100	100	50	140
HWT-B-28-125	125	75	165
HWT-B-28-150	150	100	190
HWT-B-28-175	175	125	215
●HMPR-28/15 csatornákkal és HTB-28 M10x40 T csavarokkal használható.
HWT-B-38-100	100	25	145	7.0	75	13x55
HWT-B-38-125	125	50	165
HWT-B-38-150	150	75	195
HWT-B-38-175	175	100	220
●HMPR-38/17 csatornákkal és HTB-38 M12x50 T csavarokkal használható.

HWT-U falkötő:

Termékkód	Vetítés - 20 (K mm)	Üreg_ 20 (C mm)	Hossz (L mm)	Szakító terhelés minden.F (kN)	Él távolság (ar mm)	Hornyolt lyuk (mm)
HWT-U-38-200	200	125	245	7.0	75	13x60
HWT-U-38-225	225	150	270
HWT-U-38-250	250	175	295
●HMPR-38/17 csatornákkal és HTB-38 M12x50 T csavarokkal használható.
HWT-U-49-200	200	50	245	12.0	150	17x60
HWT-U-49-225	225	75	270
HWT-U-49-250	250	100	295
HWT-U-49-275	275	125	320
HWT-U-49-300	300	150	345
●HMPR-49/30 csatornákkal és HTB-49 M16x60 T csavarokkal használható.

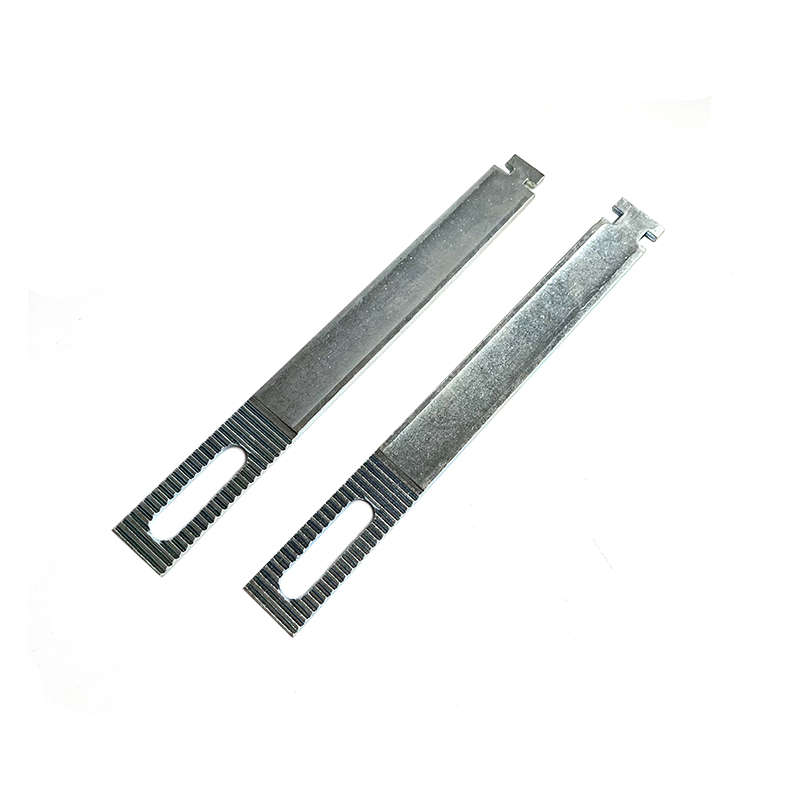

HWT-fali nyakkendő:

Termékkód	Vetítés - 20 (K mm)	Üreg_ 20 (C mm)	Hossz (L mm)	Szakító terhelés minden.F (kN)	Él távolság (ar mm)	Hornyolt lyuk (mm)
HWT - 28-50	50	0	90	3.5	50	11x55
HWT - 28-75	75	25	115
HWT - 28-100	100	50	140
HWT - 28-125	125	75	165
HWT - 28-150	150	100	190
HWT - 28-175	175	125	215
HWT - 28-200	200	150	240
●HMPR -28/15 csatornákkal és HTB-28/15-M10x40 T csavarokkal használható.
HWT - 38-75	75	0	115	7.0	75	13x55
HWT - 38-100	100	25	140
HWT - 38-125	125	50	165
HWT - 38-150	150	75	190
HWT - 38-175	175	100	215
HWT - 38-200	200	125	240
●HMPR-38/17 csatornákkal és HTB-38/17-M12x50 T csavarokkal használható.
