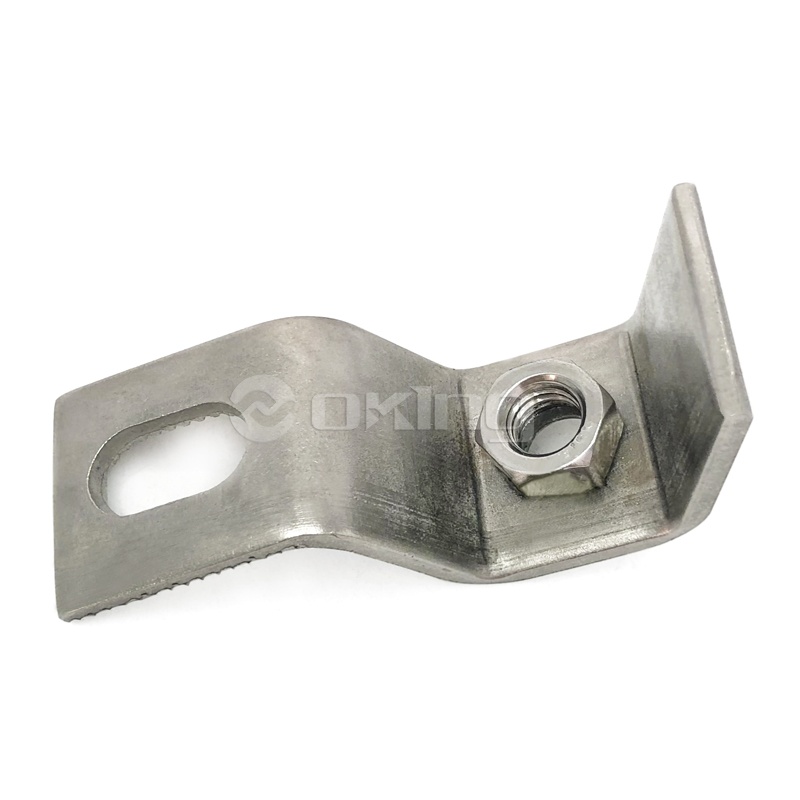

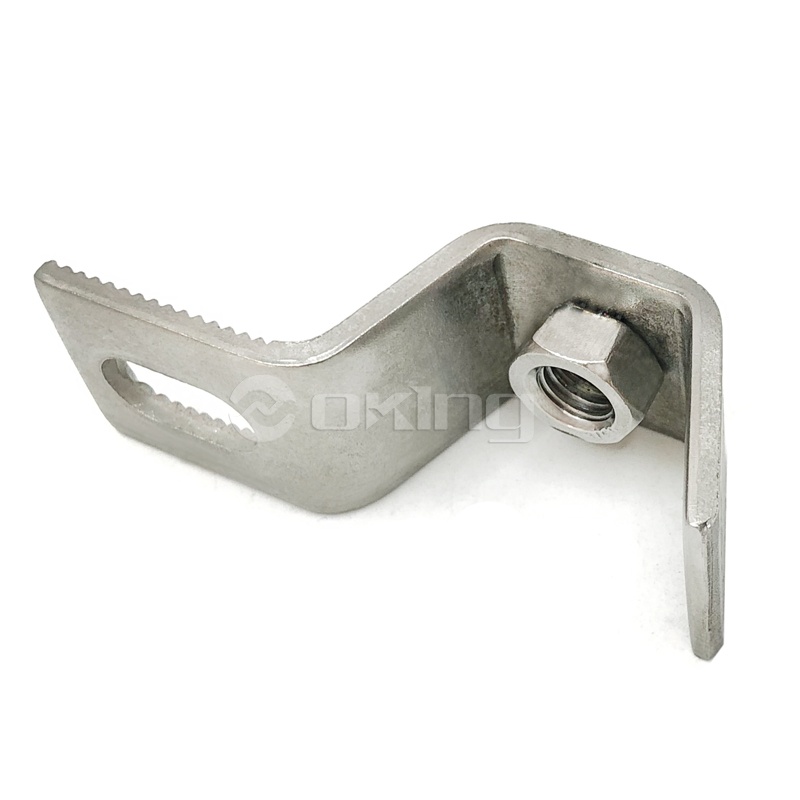

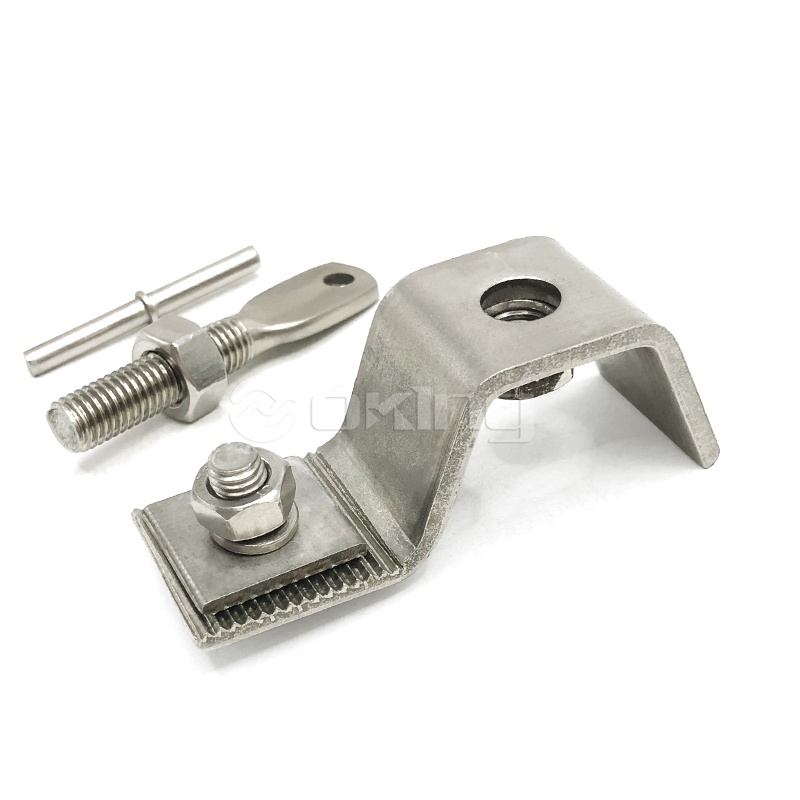

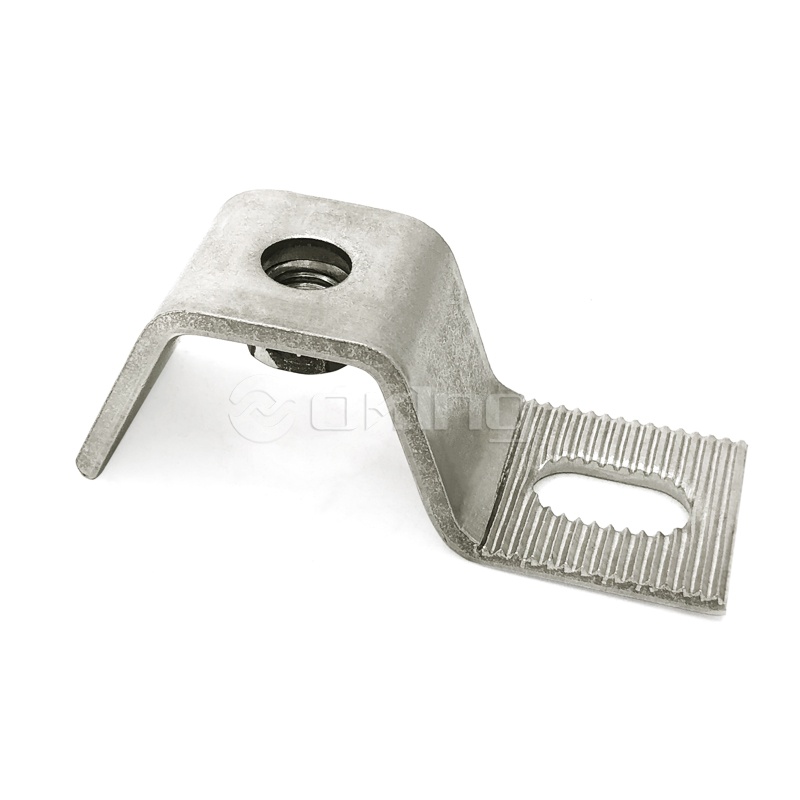

AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával

AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával

● Anyag: rozsdamentes acél 1.4301 [A2) és 1.4401 [A4] ● A fenti táblázat az LGA teszt eredményei alapján készült ● A megadott terhelések jellemző ellenállási terhelések ● A csavarokat külön szállítjuk ● Max szélnyomás: 350 N ● A teszteredmények rendelés esetén érhetők el
Kérjen árajánlatot
Előző：Testreszabott rozsdamentes acél Z horgonyKövetkező：Z konzol márvány rögzítő kapcsok falhoz
  • paraméter
  • Vegye fel velünk a kapcsolatot

  • AZZ03 Z konzol szegecselt anyával kőrögzítő rendszerhez

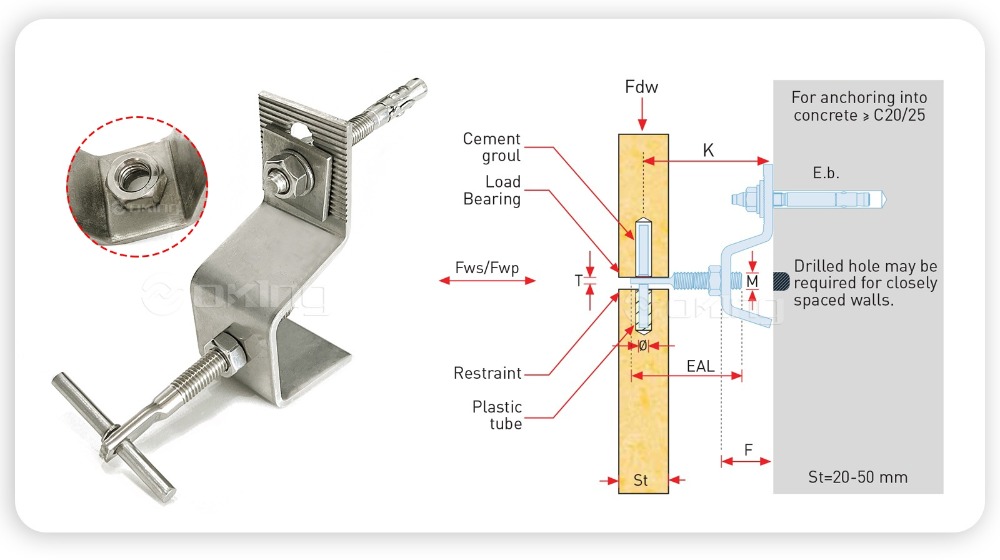

    ● Műszaki részletek

    Termékkód Kivetítés

    Min.

    Kivetítés

    Max.

    Kivetítés

    Halott

    Betöltés

    Formázás

    Méret

    szél-

    Nyomás

    szél-

    Szívás

    Bővítés

    Csavar mérete

    Pin

    Átmérő

    Adj. Arm

    Metrikus méret

    Adj. Arm

    Lapos vastagság

    Adj. Arm

    Hossz

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Rozsdamentes acél 201 304 316 szög a márványburkolat rögzítéséhez
    45 és 135 mm közötti kiemelkedések
    800N-ig terhelhető

    Alkalmas vízszintes és függőleges kötésekhez

    Kővastagság 20-50 mm

    Tágítócsavarokkal a teherhordó falakra, rögzítőcsavarokkal a csatornákra rögzíthető
    Anyag: 1.4571/1.4404/1.4401 (A4/AISI 316) vagy 1.4301 (A2/AISI 304)

    ● Termék kód leírása
    AZZ03 - 45 2 A
    AZZ03: Írja be

    45: Vetítés (mm)

    2: Saját terhelés (x10 kg)

    V: Alakzat

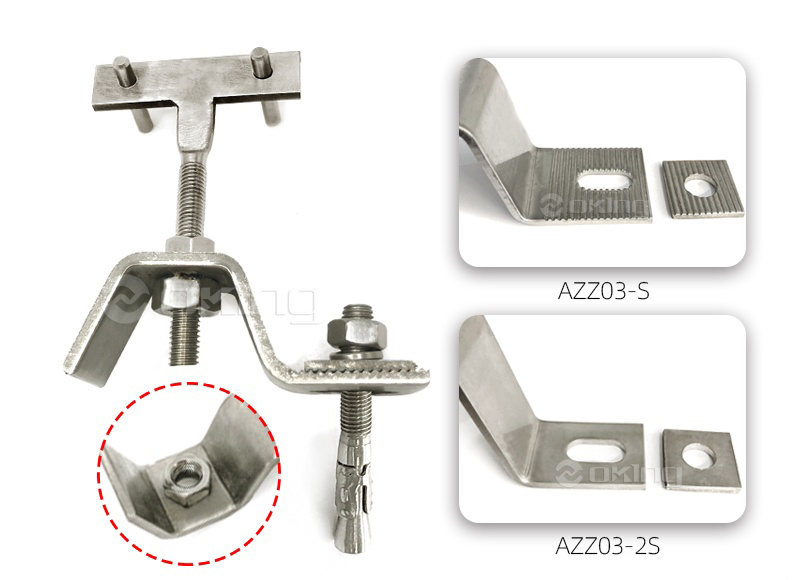

    AZZ03-S
    Írja be with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Írja be with riveted nut. Without serrationwith plain washer.

    ●Telepítés

    Telepítés vízszintes illesztéseknél                             Függőleges illesztéseknél

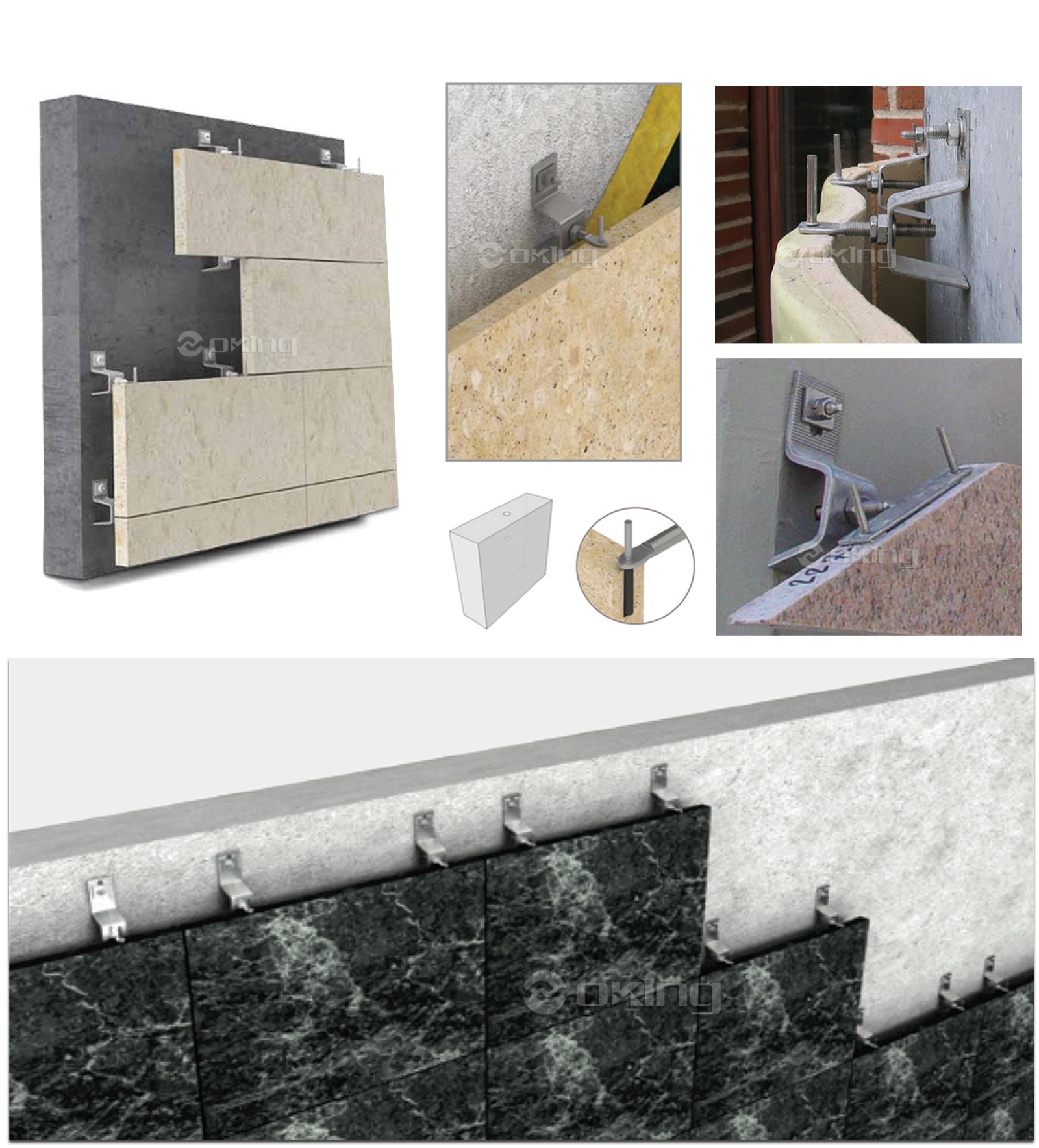

    ● Alkalmazás

    Alkalmazási példák csavarhorgonyokhoz A horgonyokat tágulási csavarokkal rögzítik a teherhordó falakra.

    A horgonyok szigetelt falakhoz történő rögzítéséhez először a szigetelést kell levágni. Rögzítés után a kivágott szigetelődarabot vissza kell helyezni, és a szigetelő részeket le kell zárni a hideg áthidalás csökkentése érdekében.

    Kőburkolat vasalat
    AZZ03 Kőburkolat rögzítő Z konzol szegecselt anyával
    Integrált szegecselt anya kialakítás | Z-profil geometria | Nehéz kőtámasz
    AISI 304 / 316L Szegecses anya M6-M12 Terhelhetőség 18 kN-ig Előre összeszerelt
    ✦
    AZZ03 Z konzol
    Szegecses anyával · Előre szerelt
    ◈

    Az AZZ03 kőburkolat rögzítő Z konzol szegecselt anyával egy előre összeszerelt tartóelem, amelyet kifejezetten nehéz kőburkolati rendszerekhez terveztek. A Z-profil geometriája eltolt szerelési lehetőséget biztosít, lehetővé téve a kőpanelek szabályozott távolságra történő elhelyezését az épület aljzatától. Az integrált szegecselt anya gyárilag a konzolra van felszerelve, így nincs szükség külön anya elhelyezésére a szerelés során, és csökkenti a helyszíni összeszerelés idejét. A szegecselt anya rögzített menetes csatlakozást biztosít a panelrögzítő csavarokhoz, biztosítva az egyenletes nyomaték alkalmazását és megakadályozva az anya elfordulását meghúzás közben. Az AISI 304 vagy 316L rozsdamentes acélból készült konzol teljes korrózióállóságot biztosít mind a belső, mind a külső alkalmazásokhoz. A Z-alakú megerősítő szövedéket tartalmaz, amely ellenáll a szélterhelésből és a panel holtterheléséből eredő hajlító- és torziós erőknek. A konzol különböző lábhosszúsággal és anyagvastagsággal kapható, hogy megfeleljen a konkrét projektkövetelményeknek.

    Alapvető előnyei
    Integrált szegecselt anya A gyárilag beszerelt anya kiküszöböli a külön anyák elhelyezését a szerelés során. Csökkenti a helyszíni összeszerelés idejét, és egyenletes nyomaték alkalmazást biztosít.
    Captive szál biztonság A szegecselt anya megakadályozza az elfordulást a csavar meghúzásakor. Fenntartja a szorító terhelést vibráció és termikus ciklus hatására, lazulás nélkül.
    Nehéz kő kapacitás A megerősített Z-profil konzolonként 18 kN-ig támogatja a kőpaneleket. A horonymentes kialakítás kompakt profilt tesz lehetővé, miközben megőrzi az erőt.
    Előre összeszerelt delivery A konzolt és az anyát egyetlen egységként szállítjuk. Csökkenti az alkatrészek kezelését, és kiküszöböli a rögzítőelemek helyszíni elvesztésének kockázatát.
    A termék jellemzői
    ◈ Profil típusa Z-profil megerősített szalaggal
    ◈ Szegecses anya mérete M6 · M8 · M10 · M12 (egyedi méretek elérhetők)
    ◈ Anyagvastagság 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Lábhossz 80 · 100 · 120 · 150 · 200 mm (egyenlő vagy nem egyenlő)
    ◈ Rozsdamentes minőség AISI 304 · AISI 316L
    ◈ Felületkezelés Szatén · Polírozott · Gyöngyfúvott · Pácolt
    Terhelhetőségi referencia
    M8 szegecselt anya (4 mm-es konzol)
    8,5 kN
    M10 szegecselt anya (5 mm-es konzol)
    14,0 kN
    M12 szegecselt anya (6 mm-es konzol)
    18,5 kN
    M10 szegecselt anya (316L, 5 mm)
    15,5 kN
    Alkalmazási forgatókönyvek
    Sokemeletes épületek homlokzatai márvány, gránit vagy mészkő burkolattal
    Szellőztetett esővédő rendszerek, amelyek a szigetelőüregek eltolt beépítését igénylik
    Kereskedelmi és intézményi épületek terméskő furnérral
    Felújítási projektek, ahol a meglévő kőburkolatot cserélik vagy korszerűsítik
    Tengerparti építészet, amely 316 literes rozsdamentes acél korrózióvédelmet igényel
    ◊
    Kőburkolat alkalmazása
    Márvány · Gránit · Mészkő
    Telepítési és műszaki megjegyzések
    Szegecses anya nyomatéka A szegecselt anya maximális nyomatéka: M8 18 Nm, M10 35 Nm, M12 55 Nm. Ne lépje túl a megadott nyomatékot, hogy elkerülje az anya elfordulását vagy a menetcsupaszodást.
    Szubsztrát interfész Konzolrögzítés beton vagy acél aljzathoz tágulási horgonyokkal vagy átmenő csavarokkal. Minimális aljzatszilárdság C20/25 betonalkalmazásokhoz.
    Panel csatolás A kőpanel a szegecselt anyán keresztül rozsdamentes acél csavarokkal rögzítve. Vigyen fel beragadásgátló anyagot, hogy megakadályozza a rozsdamentes acél menetek bepattanását.
    Termál szállás A tartóláb hornyolt furatai ±6 mm-es mozgást biztosítanak minden irányban. Az 1800 mm-t meghaladó paneleknél további mozgatási hézagok szükségesek.
    Gyakran ismételt kérdések
    ▸ Mi az előnye a szegecselt anyának a hagyományos anyával és alátéttel szemben?
    A szegecselt anya tartósan a konzolhoz van rögzítve, így nincs szükség külön anya elhelyezésére a szerelés során. Ez megakadályozza, hogy az anya elforduljon vagy leessen a csavar meghúzása közben, így biztosítva az egyenletes nyomaték alkalmazását. A szegecselt csatlakozás biztonságosabb rögzítési pontot is biztosít, amely ellenáll a vibráció okozta lazulásnak az idő múlásával. A kőburkolati rendszerek esetében ez jobb hosszú távú panelbiztonságot és csökkentett karbantartási igényt jelent.
    ▸ Hogyan van felszerelve a szegecselt anya a konzolra?
    A szegecselt anyát gyárilag hidraulikus szegecselési eljárással szerelik fel. Az anyatestet a konzolon lévő precíziós lyukasztáson keresztül helyezik be, és szabályozott nyomás alatt deformálják, hogy állandó mechanikus zárat hozzon létre. Ezt a folyamatot a Jiangsu Aozheng Metal Products Co., Ltd. gyártóüzemében hajtják végre, biztosítva az egyenletes minőséget és az összehangolást. Nincs szükség helyszíni szegecselésre.
    ▸ Milyen kőpanel súlyokat bír el az AZZ03?
    Az AZZ03 konzolonként 18 kN-ig támogatja a kőpaneleket a szegecselt anya méretétől és anyagvastagságától függően. Egy tipikus 1200 x 600 x 30 mm-es, körülbelül 60 kg tömegű gránitpanelhez négy M10-es konzol 5,0-nál nagyobb biztonsági tényezőt biztosít. A Jiangsu Aozheng Metal Products Co., Ltd. szerkezeti számításokat és terhelési tanúsítványokat biztosít minden projektspecifikációhoz. A cég AZZ03 konzolokat szállított kőhomlokzati projektekhez az Egyesült Államokban, Németországban, Ausztráliában, Kanadában és a Közel-Keleten.
    ▸ Használható-e a konzol függőleges és vízszintes kőpanel tájolással is?
    Igen. A Z-profil mindkét irányban támogatást nyújt. Függőleges panelek esetén a konzolt közvetlenül az aljzatra kell felszerelni. Vízszintes panelfuttatásokhoz a konzol 90 fokkal elfordítható, vagy további támasztószögekkel is használható. A szegecselt anya helyzete testreszabható a panel furatainak különböző helyeihez. A Jiangsu Aozheng Metal Products Co., Ltd. mérnöki támogatást kínál a konzolok konfigurációjának optimalizálásához bizonyos panelelrendezésekhez.
    EN 1090-1 3. végrehajtási osztály ◈ ISO 9001:2015 ◈ Szegecses anya fogságban ◈ évi 2000 tonna ◈ 40 országba exportálva
